Блок питания в гараж своими руками из компьютерного БП
Всем привет.
Понадобился мне отдельный блок питания в гараж, чтобы не юзать аккумулятор автомобильный. Постоянно, что-то ковыряю, проверяю, изучаю. И торчать раком возле машины не удобно. Поэтому решил заиметь блок питания на 12В от розетки.
Решил взять для этих целей компьютерный блок питания потому, что он уже можно сказать готовый. Осталось сделать так, чтобы было удобно его использовать. Ну не я первый не я последний)) сказано сделано)
Взял блок на 350Вт благо по современным меркам он уже устаревший и достался мне бесплатно. По 12В линии он выдает аж целых 23А, что равно почти 280Вт. Аж целый насос автомобильный завести хватит и не вспотеет или зажечь 5 галогеновых лампочек на 55Вт каждая. То, что нужно подумал я.

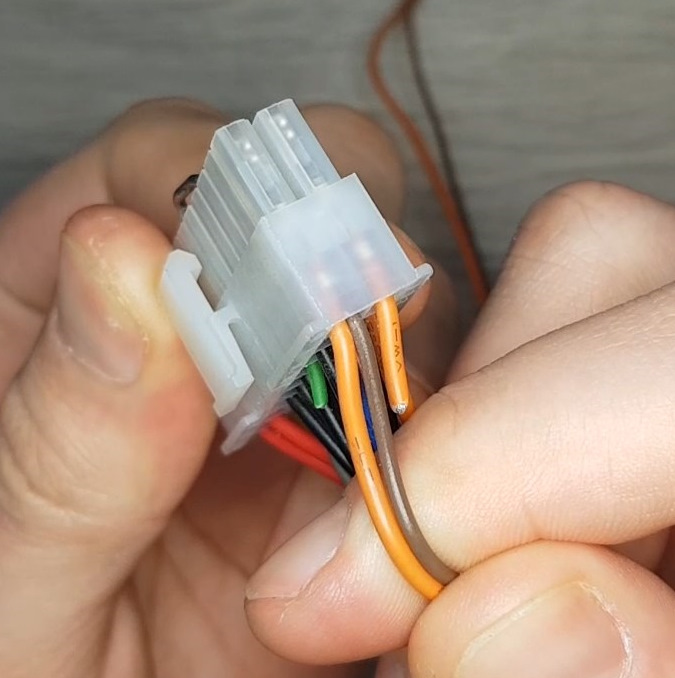

Для того, чтобы запустить блок питания без компьютера достаточно соединить 2 провода, это зеленый и черный. И все. Блок сразу заработает.
На желтом проводе появится +12В, на красном +5В, оранжевый +3,3В. Пожалуй все, что мне надо. Ах да. на фиолетовом проводе будет всегда +5В, пока блок будет воткнут в ризетку, это дежурка.
Определившись с нужными проводами все лишнее иссекаю.
Оставил так:
зеленый и черный, через выключатель буду так влючать и выключать блок (можно и на прямую их соединить без выключателя)
несколько желтых проводов, для увеличения сечения.
парочку красных, для организации линии 5В и запитки USB. Сразу скажу, кто хочет подключить USB как положено к линии 5В и заряжать свой телефон, то больше 500-800мА вы не снимите с такого юсб. Потому, что современные устройства и зарядки на столько стали умные, что нужно их подключать через специальные модули зарядки и тогда телефон будет заряжаться как положено. Мне же нужен этот порт не совсем для зарядки поэтому мне пойдет и так.

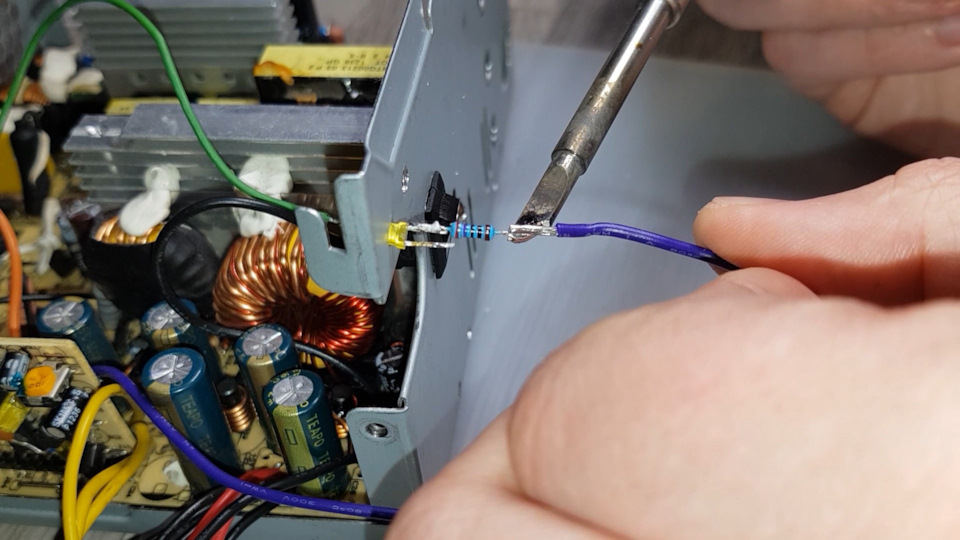

к фиолетовому проводу я подцеплю светодиод для индикации, что блок работает. А на желтый провод повешу другой светодиод для индикации наличия питания на линиях. Не спрашивайте нафига так много, ну вот есть их у меня целая куча и решил приспособить)))
В общем берем паяльник и все паяйца хорошо, как по маслу)
Самое сложное для меня было проковырять в нужных местах отверстия.
A few moments later… Спустя какое-то время блок стал приобретать законченный вид. Вывел +12В, +5В и GND на отдельные бананы.
Ну вот собственно и все. Блок готов и протестирован. Напряжения все в пределах нормы меня все устраивает.
Все ссылки на инструменты, запчасти использованные в видео будут в описании под видео. И кстати, это мой первый видос на юбубе. Старался пипец как, оцените по братски)) конструктивная критика приветствуется. Вдруг мне понравится и буду дальше снимать)) Кароче тоже опыт интересный)
Видеоплеер:
VK Видео YouTube
Кстати скоро я буду делать блок питания, типа лабораторного, с блэк джеком и крутилками. Тоже так по простому и без сложной теории.
